ساده ترین تعریفی که می توان برای تاق با رعایت اصطلاحات معماری عنوان کرد این است که تاق حرکت یک یا چند چفد در امتداد یک محور یا محورهای مختلف است در سطحی محصور مابین دو دیوار یا دست کم چهار ستون باربر.
تاق را غیاث الدین جمشید کاشانی((ازج)) گفته است(ازج معرب ازگ است به معنی شاخه خمیده) و لغت تاق را به جای چفد آورده است.
در مبحث تاقها دو اصل عمده مورد نظر است:1- ترسیم و کارکرد انواع تاقها.2- طرز اجرا.
نظر به اینکه در تعریف اولیه اشاره به دیوار حمال و ستون باربر شد، شرحی اجمالی در این مورد ضرورت دارد:
دیوارها به دو دسته عمده تقسیم می شوند:1-باربر.2-غیر باربر. دیوارهای باربر معمولاً در مقایسه با نوع غیر باربر از ضخامت بیشتر برخوردارند.در رابطه با نوع مصالحی که با آن ساخته می شوند، ضخامتها متفاوت است.مثلاً حداقل ضخامت یک دیوار باربر آجری 35 سانتیمتر است.حال آنکه در دیوار خشتی، این حداقل به 80 سانتیمتر می رسد.
دیوارهای باربر که معمولاً بارپوشش(سقف) روی آنها قرار میگیرد،فشارها را به پی و در نهایت به زمین منتقل میکنند.
ضخامت دیوارهای غیرباربر که به آنها((اسپر)) یا تیغه می گویند با توجه به نوع مصالح و طول و ارتفاع دیوار بر اساس فشار بار وارد بر آنها (مثلاً بیشترین ضخامت تیغه آجری 11 سانتیمتر و در طول و ارتفاع کم، حداقل 5 سانتیمتر است)،محاسبه می شود.معمولاً در دیوارهای سراسری باربر در فواصل معینی از جرز پایه استفاده میکنند تا بتوانند از طول دیوار یک دست که ضریب مقاومت و ایستایی کمتری دارد،بکاهند و فضای داخل ساختمان را متنوع و وسیع تر سازند. بسیاری از اوقات به جای استفاده از دیوار سرتاسری باربر از ستون استفاده میکنند. در سفرنامه ناصرخسرو، ستونها و جرزهای باربری را که مقطع گرد و دایره ای دارند،((استوان)) و جرزهای با مقاطع دیگر را ((ستون)) نامیده شده و به ستونها و نیم ستونهای چسبیده به دیوار نیز((پیل پایه)) گفته شده است.
در اجرای دیوارها معمولاً جرز و پایه باربر را با اسپر یکجا نمی چینند .بلکه اول پایه های برابر ساخته میشوند تا نشست کنند و پس از نشست اولیه اسپرها را می چینند و آن را با پایه دیوار به اصطلاح ((هشت و گیر)) میکنند.
اگر در یک دیوار یکنواخت در بعضی از قسمتها باری چون سقف وارد کنیم و بقیه دیوار را آزاد بگذاریم،بخشی که بار روی آن است، نشست بیشتری خواهد داشت. لذا دیوار در محل بین دو بخش ترک میخورد و میشکند.برای جلوگیری از شکست ،محلی را که بار اضافی ندارد،سبک میکنند، به این ترتیب که در پایین دیوار با ساختن تاقچه ای نزدیک به یک متر فاصله از زمین و نیز ساختن رف(تاقچه بالای دیوار را رف گویند)،دیوار را به اندازه دلخواه نازک میکنند.بنابر این تاقچه ها علاوه بر عملکردهای گوناگونشان،خاصیت توازن نیروها در دیوار را نیز دارند( نمونه دیگری از پرهیز از بیهودگی در معماری ایرانی).
بعصی دیوارها مثل دیوار تالارها که یک رو به سمت تالار و روی دیگری به سمت راهرو دارند،در هر دو رو تاقچه دارند.تاقچه تالار نظر به عملکرد بیشتر میتواند گودی یک خشت را داشته باشد و تاقچه راهرو با اهمیت کمتر گودی نیم خشت، که روی هم 1.5 خشت می شود.آنچه به عنوان ضخامت دیوار باقی می ماند، باید حداقل 1.5 خشت باشد.دیوارهایی که متحمل بار تاق می شوند، نباید از سه خشت کمتر باشند و در غیر این صورت نباید از دو سو در آن تاقچه ایجاد کرد.
نحوه اجرای تاقها
1-تاق ضربی=پر=زخم*

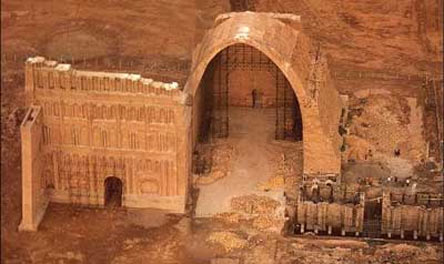

در این نوع اجرا آجر یا خشت از روبرو در صفحه کامل از خود قرار دارد و از زیر در مقطع افقی به صورت نره دیده می شوند. در این اجرا یک ردیف آجر را می چینند و در دور بعدی آجرها را طوری قرار می دهند که بند دو ردیف روی هم قرار نگیرند و به این ترتیب استحکام پوشش آن بیشتر شود.اجرای این نوع تاق منحصر به ایران است و پیشینه آن به 3500 سال پیش می رسد. این نوع اجرا در دوران ساسانی زیاد معمول بود که نمونه مشهور آن ایوان کرخه است.از نمونه های بعد از اسلام، ایوانهای پیر بکران لنچان و ارگ علیشاه در تبریز( با دهانه های نزدیک به 30 متر که امروزه از بین رفته است) قابل معرفی اند.
در اجرای تاق ضربی ،نخست دیوارهای طرفین تاق را که باربر است می سازند، سپس بستر انتهایی دو دیوار را بالا می آورند( در جاهایی که امکان ایجاد اسپر باشد) د رمحلی که تاق قرار است روی دیوار بنشیند(جای پای تاق) دیوارها را به اندازه 1 الی 1.5 آجر عقب می نشینند تا آجر تاق روی آن قرار گیرد.به این گودی کیز* گویند.کیز جایی است که تاق از آنجا شروع می شود. تاق را معمولاً از آغاز به صورت منحنی اجرا نمی کنند.بلکه پاکار را تا چند رج(40 الی 50 سانتیمتر) به طور عمودی بالا می برند.بعد در نقطه عطف، قوس آغاز می گردد.این شیوه در همه دنیا مرسوم است.به این بخش از تاق که عمودی در امتداد دیوار بالا می رود( چه در قوس چه در تاق و چه در گنبد) پاراسته یا پاراستی گویند.
این پاراستی ها بر حسب سلیقه دوران، ابعاد مختلفی به خود میگیرد.پاراستی علاوه بر آنکه قوس را شکیلتر و کاملتر میکند، در جلوگیری از رانش نیز بسیار موثر است.
پس از اجرای پاراستی تاق را شروع میکنند.در تاق ضربی رج اول متمایل به اسپر انتهایی میشود و رجهای بعدی به ترتیب متصل و متمایل به هم زده میشود(به این ترتیب در اصطلاح بنایی پَر را وَر میکنند،یعنی تکرار میکنند و در مجموع به آن پَروَر کردن گویند).وقتی رجهای تاق به پایان رسید، آن را کور میکنند.
در نقشه هایی که به علت عملکرد ویژه بنا نتوانیم اسپر انتهایی را داشته باشیم که رج اول تاق به آن تکیه کند،یک تویزه در انتهای دیوار به جای اسپر کار میگذارند تا رج اول تاق بر آن متکی شود.زیرا اگر رج اول کاملاًً عمودی نسبت به سطح افق کارگذاشته شود، ایستایی کافی نداشته و فرو میریزد.این مسئله در معماری غربی به علت کاربردن قالب مطرح نیست و لی در ایران به علت در دسترس نبودن چوب و تخته در همه نقاط برای استفاده قالب عمدتاً تاقها بدون قالب اجرا میشوند.
منحنی تاق و متداول نبودن ((استروتومی))*مسئله درزگیری بین هر دوبند آجر را پیش می آورد.در ایران بین دو بند را گاز میگذارند.یعنی تکه های سفال را با ملات بین درزهای آجر در حین اجرا قرار می دهند تا تاق یکپارچه پیش رود.
2- اجرای تاق به صورت رومی= ایلامی= هره
در این نوع اجرا طرز قرارگیری آجرها یا خشتها به گونه ای است که در مقطع عمودی واز منظر روبرو به صورت نره دیده میشود و در مقطع افقی به صورت صفحه کامل آن نمایانند.این نوع اجرا به مناسبت قابلیت استحکام و باربری در دهانه های وسیع بکار میرود.
از واژه رومی اینطور دریافت شده است که این طرز اجرا از روم کهن(ایتالیا) به ایران آمده است، ولی با گذری اجمالی به تاریخ معماری کهن ایران در چغازنبیل(1250 پیش از میلاد) این نوع اجرا را میبینیم.در آرامگاه های بیرون شهر دورانتاش نیز با آجرهای بزرگ و ملات قیر طبیعی به همان صورتی که دیوار بالا آمده تدریجاً منحنی تاق نیز ادامه پیدا کرده و اجرای تاق، صورت رومی به خود گرفته است،حتی سردرهای ورودی نیز به صورت رومی زده شده اند و این مربوط به زمانی است که رومیها زندگیشان به صورت بسیار ابتدایی بوده است.
در اجرای تاق رومی، نکته حایز اهمیت آن است که از دوطرف دیوار چیدن آجر صورت میگیرد تا در بالا به هم قفل و بست شوند.در این نوع اجرا چون سقف در امتداد دیوارچینی پیش میرود،احتیاج به کیز نیست.*
به نظر میرسد که وجه تسمیه تاق رومی آن باشد که از نواحی غربی و شمال غربی ایران به همه جا رفته است.*
۳-اجرای تاق به صورت چپیله=تیغه ای= لاپوش
در این نوع اجرا لبه آجر به صورت لایه های باریک در مقطع عمودی و دید روبرو قرار دارد.بدیهی است که که این نوع تاق به علت ضخامت فوق العاده کم،مقاومت بسیار کمی در برابر بارهای وارد بر خود دارد و فقط در درگاه ها و دهانه های بسیار کوچک می تواند اجرا شود.با این حال، در یکی دو سده اخیر،در قم و کاشان،پوشش دهانه های بزرگ *نیز به همین نحو اجرا شده، با این تصور غلط که تاق نازکتر میشود و ساختمان سبکتر است، ولی این تاقها به زودی فرو میریزند و بسیار خطرناکند.برای استحکام بیشتر این نوع آجرچینی را در چند لایه روی هم انجام میدهند که در اصطلاح معماری به آن پالانه کردن میگویند.گرچه این نوع اجرا نسبت به شکل یک لایه ای مقاومت بیشتری دارد، با این حال باز هم برای درگاه ها و دهانه های کم کاربرد دارد.
گاهی برای جلوگیری از رانش شدید این نحوه از اجرای تاقها،در یک سری دهانه متوالی(مثل شبستانهای مساجد ستوندار )بین هر دو دهانه را در محل اتصال ستونها به تاق، با چوب به هم متصل میکردند و بعد تاق میزدند تا در حین اجرا تاق حرکت نکند و پس از اتمام تاق زنی، چوبها را میبریدند.از دوران قاجاریه به بعد که معماری ایران سیر نزولی را در اجرا پیمود،پس از پایان تاق زنی چوبها را به علت ضعف مهارت نگهداشتند.مثل مسجد مجد و شبستان مسجد سپهسالار قدیم.گرچه عملاً بعد از اجرای تاق، چوبها کار جلوگیری از رانش را انجام نمی دهند، ولی چون تاق به آن عادت کرده است، اگر حذفش کنند، تاق لطمه میبیند.
انواع تاقها ۱- تاق آهنگ= گهواره ای= لوله ای
ساده ترین تاق ایرانی،”آهنگ” است که در واقع ادامه یک نوع چفد در امتدادی معین است.نام دیگر آن گهواره ای است.فرانسویها به این نوع تاق Bercu) =برسو) یعنی گهواره ای میگویند.با توجه به شکل ساده پوشش آهنگ در بعضی نقاط لوله ای نامیده میشود.*
تاق آهنگ در بناهایی که در دوطرف دو دیوار ممتد دارد،مناسبترین پوشش است.مثل انواع آب انبارها،ایوانها، صفه ها و فضاهای مستطیل شکل که بخواهند سقفشان یکنواخت باشد.تاق آهنگ عمدتاً به صورت ضربی اجرا میشود.میتوان زیر تاق آهنگ را با انواع آمود(تزئینات) پوشاند.مثل مسجد گوهرشاد مشهد که کاشی کاری شده است.گاه نیز زیر تاق کاربندی یا کانه پوش است.مثل ایوان صاحب در مسجد جامع اصفهان.در اینجا کاربندی یا کانه پوش مثل سقف کاذب عمل میکند.گاه آمود زیرین این تصور را پیش آورده است که تاق را رومی اجرا کرده اند.چون نماسازی زیرین با آجر قلمدانی بوده و ظاهراً شکل تاق رومی را بخود گرفته است.حال آنکه اگر اجرای تاق آهنگ به صورت رومی باشد،حتماً نیاز به قالب است که در مجموع مشکلات گوناگون دارد و در معماری ایرانی به ندرت اجرا میشود.
